系统介绍：

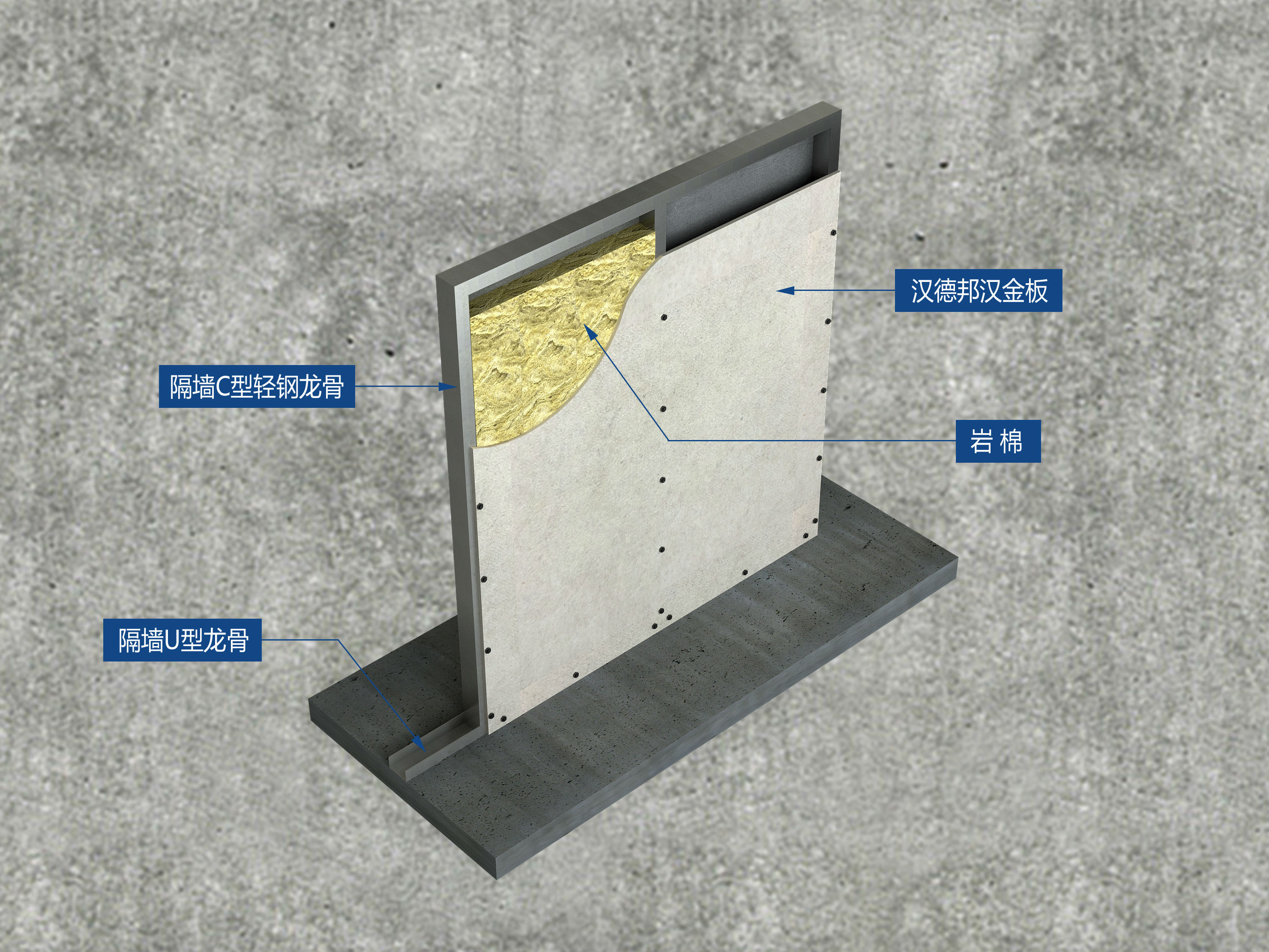

汉德邦被动式防火隔墙系统主要由A1级不燃汉金板、优质轻钢龙骨、填充岩棉组成。先将轻钢龙骨通过锚固件固定在建筑结构上，再将汉金板通过紧固件固定在轻钢龙骨上，中间空腔填充岩棉，采用干法作业施工，安装简易快捷，可满足建筑隔墙的不同性能和设计需求，通过专业的设计可达到很好的防火、隔声效果。

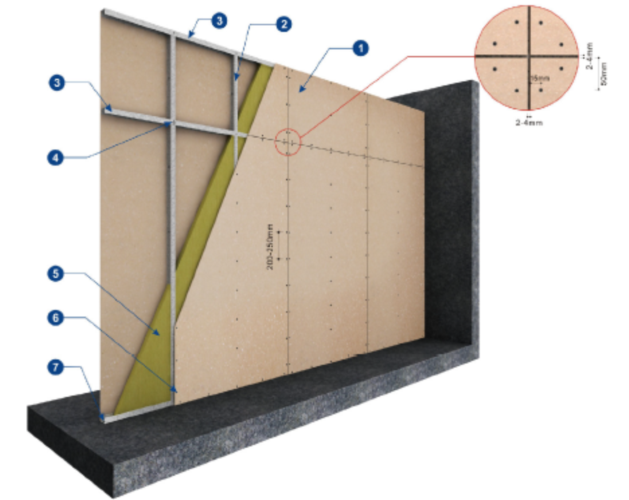

1、汉金板、2、竖向轻钢龙骨、3、横向轻钢龙骨、4、抽芯铆钉、5、岩棉  6、自攻螺钉   7、膨胀螺钉

汉德邦汉金板介绍：

汉金板是以水泥、消石灰、硅藻土、石英砂、粉煤灰、云母片等原材料经先进生产工艺混和、成型、加压、高温高压蒸养和特殊技术处理而制成的高科技防火产品，是100%不含石棉及其它有害物质的、具有高强度大幅面、轻质、防火、防水等优良性能的新型环保建筑板材。

汉德邦汉金板特点：

1、 有效使用寿命长。汉金板经高温高压养护而成，经久耐用。

2、 高强度。平均抗折强度大于≥8兆帕，完全满足民用建筑的强度要求，产品的柔韧性和抗弯强度均高于国内同类产品。

3、 重量轻。汉金板密度≤0.95 g/cm3，即可以用于新建筑物上，也适合旧建筑改造，无需考虑墙体的附加荷载问题，不必担心重量对原结构的承载力影响。

4、 导热系数低。优异的高温绝热性能确保了产品及系统在火灾情况下隔绝火焰和高温的传导，保障火灾现场人员及财物的安全。

5、 高耐火温度。极低的高温质量损失性能和抗高温开裂性能令汉金板成为高耐火极限隔墙、结构保护和幕墙防火隔断等首选的专业防火产品。

6、 不然材料。满足国标GB8624-2012，所有的监督抽样检测结果均达到不燃性最高等级A1级。完全满足建筑物的安全使用要求，令用户防火安全得到保障。

7、 无机材料。汉金板防火、防霉、防菌，令用户的健康得到保障。

8、 优异的性价比。与国内同类产品相比，性能价格比优良。

汉金板物理性能

汉德邦被动式防火隔墙系统特点：

1、 有权威的防火检测报告。合理的防火系统设计可令隔墙耐火极限达到240分钟。可以满足各种民用建筑防火墙4小时的最高耐火极限要求。

2、 墙体重量轻。可大大降低建筑墙体自重，从而降低整体建造成本。

3、 墙体厚度薄。3小时耐火极限墙体最薄可达93mm,可减少隔墙的占地面积，从而提高建筑空间利用率，增加建筑实际使用空间。

4、 防震。防火隔墙系统具有较好的抗震性能，即使遇到地震灾难性破坏，整个系统也不会发生坍塌而导致人员伤亡。

5、 干法作业，施工周期短。缩短施工速度、降低施工难度、对室内环境影响小，相同环境内施工速度为砖墙施工速度的3倍。

6、 防震。防火隔墙系统具有较好的抗震性能，即使遇到地震灾难性破坏，整个系统也不会发生坍塌而导致人员伤亡。

7、 装饰性能好，涂料不容易脱落。

8、 与钢结构连接性能好，稳定性强。

系统安装程序：

1、 沿顶沿地龙骨安装：汉德邦U型龙骨可用来构成任何交接点和洞口边框架。可将汉德邦U型龙骨用膨胀螺丝固定在结构层，螺丝间距600mm，且在龙骨两端膨胀螺丝距端头距离为50mm，在固定U型沿边龙骨之前应在龙骨与结构层之间施以连续且均匀的防火密封胶。隔墙的上下端应该直接和结构层相接。

2、 竖向龙骨的安装：将竖向龙骨卡入沿顶、沿地龙骨槽内，其间距应符合汉金板的接缝距离，竖向龙骨的间距（305mm、407mm、610mm）根据隔墙系统的性能设计要求而定。

竖向龙骨的高度应比沿顶、沿地龙骨腹板间的净距小5mm。

3、 汉金板的安装：用汉德邦自攻螺钉固定在龙骨框架上，自攻螺钉间距板边200mm，板中300mm.汉金板应从隔墙的一端到另一端逐板进行安装。在汉金板的顶部、底部和墙体连接处应施以连续且均匀的防火密封胶。不同层的汉金板之间应错缝排列，板与板之间留5mm缝隙。

4、 汉金板表面处理：板与板之间用玻纤网格带和专用接缝腻子处理，汉金板表面可涂抹2-5mm防裂满批腻子和乳胶漆为终饰面。

适用范围：

工业厂房、钢结构建筑、宾馆酒店、写字楼、博物馆、会议中心、写字楼等需要有防火分区的场所。
